F1 머신 제작의 비밀 — 1만 개 부품이 빚어낸 정밀공학의 결정체

**지구상에서 가장 빠른 레이스카 한 대를 만드는 데 얼마나 많은 사람과 시간이 필요할까.** F1 머신 제작은 단순한 자동차 조립이 아니라, 항공우주공학·재료과학·열역학이 한 데 녹아드는 초정밀 프로젝트다. **그 규모는 때로 ‘머신 한 대가 자동차 공장 하나’라는 말로 표현될 만큼 압도적이다.**

이 글은 F1 머신이 설계 도면에서 출발해 서킷 위를 달리는 완성체가 되기까지, 그 전 과정을 단계별로 따라간다. 개념 설계와 공기역학 시뮬레이션에서 시작해 탄소섬유 모노코크 제작, 파워유닛 조립, 서스펜션·전자장비 통합, 그리고 실제 트랙 테스트까지 — F1 머신 제작이라는 거대한 퍼즐의 조각들을 하나씩 맞춰 본다. 기술적 경이로움 뒤에 숨은 인간의 집착과 열정도 함께 들여다볼 것이다.

설계의 시작 — 종이 위의 속도

F1 머신 제작의 첫 번째 챕터는 언제나 ‘개념 설계(Concept Design)’에서 열린다. 매 시즌이 끝나기도 전에, 각 팀의 기술 이사와 수석 공기역학자들은 다음 해 레귤레이션을 분석하며 새 머신의 철학을 정의하기 시작한다. 어떤 다운포스 철학을 추구할 것인지, 무게중심을 얼마나 낮출 것인지, 파워유닛 공급사와의 패키징 협의는 어떻게 진행할 것인지 — 이 모든 결정이 수십만 개의 후속 선택지를 규정한다.

현대 F1 팀들은 CFD(전산유체역학, Computational Fluid Dynamics) 소프트웨어와 풍동(Wind Tunnel) 실험을 병행해 공기 흐름을 시뮬레이션한다. 레귤레이션에 따라 풍동 가동 시간이 제한되기 때문에, 팀들은 제한된 시간 안에 최대한 많은 데이터를 뽑아내기 위해 CFD 역량에 막대한 투자를 쏟아붓는다. 설계자들이 화면 위의 디지털 모델에 집착하는 이유가 여기에 있다. 밀리미터 단위의 윙 프로파일 변화가 랩타임에서 수십분의 일 초를 만들어내기 때문이다.

개념이 어느 정도 구체화되면, CAD(컴퓨터 지원 설계) 도면이 수천 장씩 그려진다. 각 부품의 형상, 공차(tolerance), 재질이 명시된 이 도면들은 제조 부서로 넘어가며, 이 순간부터 F1 머신 제작은 ‘사무실의 예술’에서 ‘공장의 과학’으로 전환된다.

“

‘화면 위의 밀리미터가 서킷 위의 0.01초를 결정한다’ — F1 설계 철학의 핵심

탄소섬유의 마법 — 모노코크가 태어나는 순간

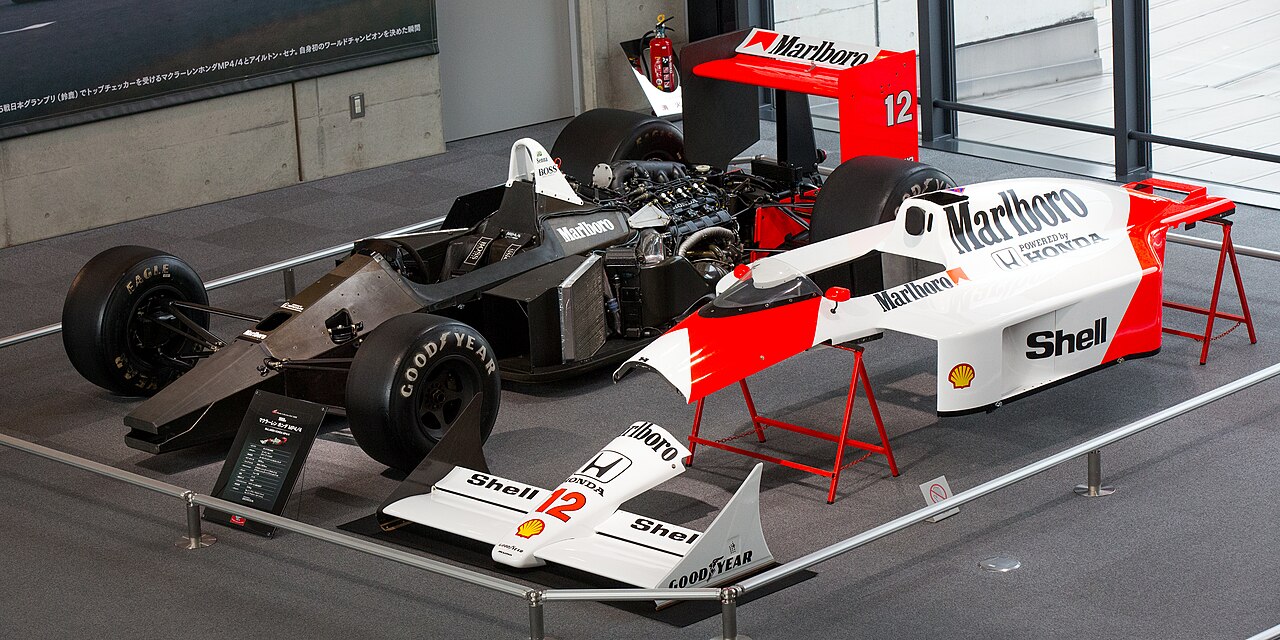

F1 머신의 심장부라 할 수 있는 구조체, ‘모노코크(Monocoque)’는 탄소섬유 복합재(Carbon Fiber Reinforced Polymer, CFRP)로 만들어진다. 드라이버가 앉는 콕핏을 중심으로 한 이 일체형 셸은 충돌 시 드라이버를 보호하는 최후의 보루이면서, 동시에 머신의 뒤틀림을 최소화하는 강성의 원천이다. 강철보다 몇 배 더 강하면서도 훨씬 가볍다는 탄소섬유의 특성이 F1이 추구하는 ‘최소 무게, 최대 강성’이라는 목표와 정확히 맞아떨어진다.

모노코크 제작 공정은 고도로 숙련된 기술자들이 수행하는 섬세한 수작업과 자동화 공정의 조합으로 이루어진다. 탄소섬유 직물을 미리 수지(resin)에 함침시킨 ‘프리프레그(pre-preg)’ 시트를 정밀하게 재단한 뒤, 알루미늄이나 복합재 몰드 위에 수십 겹씩 손으로 쌓아 올린다. 섬유의 방향을 층마다 달리해 하중이 가해지는 방향에 따라 최적의 강성과 유연성을 부여하는 것이 핵심이다. 마치 장인이 도자기를 빚듯, 각 레이어의 배치는 수백 시간의 실험 데이터를 바탕으로 한 정교한 계산의 산물이다.

레이업이 완성된 모노코크 반제품은 오토클레이브(Autoclave)라 불리는 초대형 압력솥 안으로 들어간다. 섭씨 120~180도의 고온과 수 기압의 압력 속에서 수지가 경화되며, 탄소섬유와 수지가 완전히 결합한 최종 구조물이 탄생한다. 이 공정을 거친 모노코크는 FIA의 충돌 테스트를 통과해야 비로소 레이스에 투입될 자격을 얻는다. 드라이버의 생명이 걸린 만큼, 어떤 타협도 허용되지 않는다.

모노코크뿐 아니라 노즈콘, 사이드포드, 플로어, 디퓨저 등 머신의 공기역학적 표면을 이루는 수많은 보디워크 패널들도 같은 탄소섬유 공정을 통해 만들어진다. F1 머신의 외형을 구성하는 이 수백 개의 탄소섬유 패널들은 각각 독립된 금형으로 제작되며, 조금이라도 형상이 틀어지면 풍동에서 검증한 공기역학 특성을 제대로 구현할 수 없다. 수십 마이크로미터(μm) 단위의 정밀도가 요구되는 이유다.

1.6리터로 1,000마력을 — 파워유닛의 비밀

F1 머신 제작 중 가장 드라마틱한 공학적 성취를 꼽으라면 단연 파워유닛(Power Unit)이다. 현재 F1에 사용되는 파워유닛은 배기량 1.6리터의 V6 터보 엔진을 기반으로, 두 가지 에너지 회수 시스템(ERS)을 결합한 하이브리드 구성이다. 이 조합이 최대 약 1,000마력의 출력을 만들어내며, 연비 또한 일반 고성능 스포츠카에 비해 훨씬 효율적이다.

에너지 회수 시스템은 크게 두 가지로 나뉜다. 첫째는 MGU-K(Motor Generator Unit-Kinetic)로, 제동 시 발생하는 운동에너지를 전기로 변환해 배터리에 저장하고 가속 시 추가 동력으로 활용한다. 둘째는 MGU-H(Motor Generator Unit-Heat)로, 터보차저와 연계해 배기가스의 열에너지를 회수한다. 이 두 시스템이 내연기관과 정교하게 통합되어야 비로소 F1 파워유닛 특유의 폭발적이면서도 정밀한 출력 특성이 실현된다. 단순한 엔진이 아니라 하나의 소형 발전소라 해도 과언이 아니다.

파워유닛 제조사(메르세데스, 페라리, 르노, 혼다 등)들은 이 복잡한 시스템을 개발하기 위해 막대한 R&D 예산을 투입한다. 엔진 내부 부품 하나하나는 항공우주 등급의 재료와 가공 정밀도를 요구한다. 예를 들어 피스톤은 수천 rpm의 고속 회전과 극한의 열 부하를 견디기 위해 특수 합금과 정밀 코팅을 적용하며, 커넥팅 로드와 크랭크샤프트는 수마이크로미터 이하의 공차로 가공된다. F1 엔진이 일반 양산차 엔진보다 수백 배 비싼 이유가 바로 이 극한의 정밀도에 있다.

파워유닛은 팀 팩토리에서 조립되는 것이 아니라, 엔진 제조사의 전용 시설에서 클린룸(clean room) 수준의 환경 속에 조립된다. 먼지 하나가 엔진 내부로 유입될 경우 치명적인 고장으로 이어질 수 있기 때문이다. 완성된 파워유닛은 수백 시간의 벤치 테스트를 거친 뒤에야 머신에 탑재될 자격을 얻으며, 레이스 주말마다 전용 엔지니어들이 밀착 모니터링한다.

서스펜션·브레이크·타이어 — 땅과 대화하는 기술

아무리 강력한 파워유닛도, 그 힘을 노면에 효과적으로 전달하지 못하면 의미가 없다. F1 머신의 서스펜션 시스템은 이 전달자 역할을 담당한다. 현재 F1 머신들은 대부분 풀인보드 서스펜션(inboard suspension) 방식을 채택하며, 외부에 노출된 스프링과 댐퍼는 찾아보기 힘들다. 모든 댐핑 요소가 모노코크 내부 또는 기어박스에 통합되어, 공기역학적 손실을 최소화하는 동시에 차체 무게 배분을 최적화한다.

서스펜션 지오메트리는 각 서킷의 특성에 맞춰 세밀하게 조정된다. 고속 코너가 많은 서킷에서는 다운포스와 에어로 밸런스가 우선시되고, 저속 헤어핀이 많은 시가지 서킷에서는 기계적 그립과 민첩성이 중시된다. 서스펜션 구성 부품들은 대부분 탄소섬유 또는 고강도 티타늄·강철 합금으로 제작되며, 각 링크와 위시본의 단면 형상까지 공기역학적 효율을 고려해 설계된다.

브레이크 시스템 역시 경이로운 엔지니어링의 산물이다. F1 머신은 300km/h 이상의 속도에서 100m 이내에 거의 정지할 수 있으며, 이 과정에서 브레이크 디스크와 패드는 순간적으로 1,000도를 넘는 고온에 노출된다. 이런 극한 환경을 버텨내기 위해 F1 브레이크 디스크는 탄소-탄소(Carbon-Carbon) 복합재로 만들어진다. 이 소재는 섭씨 2,000도 이상에서도 강도를 유지하며, 열을 흡수하는 능력이 뛰어나다. 브레이크가 가열될 때 나타나는 주황빛 발광은 F1 야간 레이스의 상징적인 장면 중 하나다.

타이어는 머신과 노면 사이의 유일한 접점이다. 공식 타이어 공급사(현재 피렐리)가 각 레이스 주말에 다양한 컴파운드의 타이어를 제공하며, 팀들은 레이스 전략에 따라 이를 선택한다. F1 타이어는 고의로 ‘작동 온도창(operating window)’이 좁게 설계되어 있어, 이 창 안에 들어올 때 최대 그립을 발휘한다. 타이어 온도를 이 창 안에 유지하는 것 자체가 드라이버와 엔지니어가 매 랩 수행하는 작업의 일부다.

우리는 단순히 자동차를 만드는 게 아닙니다. 우리는 물리학의 한계를 탐색하는 것입니다.

— F1 기술 현장에서 자주 인용되는 엔지니어들의 관점

전자장비와 데이터 — 디지털 두뇌의 통합

현대 F1 머신은 달리는 데이터 센터라 해도 과언이 아니다. 머신 곳곳에 장착된 수백 개의 센서가 실시간으로 데이터를 수집하며, 이 정보는 머신 내부의 ECU(Engine Control Unit)와 팀 피트월, 심지어 수천 킬로미터 떨어진 팩토리의 ‘미션 컨트롤’로 전송된다. 엔진 온도, 브레이크 압력, 서스펜션 변위, 타이어 온도와 압력, 연료 유량, 드라이버의 스티어링 인풋까지 — 수백 개의 채널에서 초당 수천 개의 데이터 포인트가 생성된다.

FIA는 모든 팀이 표준 ECU(McLaren Applied Technologies가 공급)를 사용하도록 규정하고 있다. 이는 팀 간 전자 시스템 개발 경쟁을 일정 수준에서 제한하고 비용을 통제하기 위한 조치다. 그러나 팀들은 표준 ECU 위에서 자신들만의 소프트웨어 맵을 작성하고, 데이터 분석 알고리즘을 고도화함으로써 차별화를 꾀한다. 엔진 맵 하나의 차이가 특정 서킷에서 수십분의 일 초의 이점을 만들어낼 수 있다.

스티어링 휠 하나만 해도 그 복잡성은 놀라울 정도다. 수십 개의 버튼, 다이얼, 스위치가 집약된 F1 스티어링 휠은 맞춤 제작된 탄소섬유 구조물에 LCD 디스플레이까지 통합되어 있으며, 가격만 수천만 원에 달하는 것으로 알려져 있다. 드라이버는 이 휠을 통해 달리면서 엔진 모드 전환, DRS(가변 리어윙) 작동, ERS 배포 조절, 브레이크 밸런스 조정 등 수십 가지 기능을 즉각적으로 제어한다.

머신에 탑재된 전자 시스템들의 배선 하니스(wiring harness)는 그 자체로 하나의 경이로운 공예품이다. 극한의 진동과 열, EMI(전자기 간섭) 환경을 견뎌야 하는 이 배선들은 항공우주 규격의 초경량 케이블로 제작되며, 수백 개의 커넥터가 밀리미터 단위의 정확도로 배치된다. 완성된 하니스는 수 킬로그램에 달하지만, 이 무게마저도 팀 엔지니어들은 그램 단위로 줄이기 위해 집착한다.

“

‘F1 머신은 움직이는 데이터 센터다 — 수백 개의 센서가 초당 수천 개의 데이터를 생성한다’

조립과 통합 — 수만 개 부품이 하나가 되는 순간

F1 머신은 단순히 부품을 볼트로 조이는 작업이 아니다. 각 하위 시스템을 개별적으로 조립하고 검증한 뒤, 이들을 유기적으로 통합하는 과정은 고도의 절차와 품질 관리를 요구한다. 대형 팀의 경우 공장 내 전용 ‘클린빌드(clean build)’ 구역에서 조립이 이루어지며, 모노코크에 서스펜션, 파워유닛, 기어박스, 보디워크가 순차적으로 결합된다. 각 단계마다 토크 측정, 치수 검증, 전기 연결 테스트가 병행된다.

조립이 완료된 머신은 ‘Corner Weights’ 세팅(네 바퀴의 하중 배분 조정)을 비롯한 기초 세팅 작업을 거친다. 이어서 엔진이 처음으로 시동을 거는 ‘Fire-Up’ 세션이 진행되며, 이 순간은 팀 내부에서 하나의 의식처럼 여겨진다. 엔진 소음이 공장 안에 울려 퍼지는 그 순간, 수개월에 걸친 설계와 제조의 노력이 비로소 생명을 얻는다.

공장 내 기초 점검이 끝나면, 머신은 실제 트랙으로 나가 ‘셰이크다운(Shakedown)’ 테스트를 받는다. 이 초기 테스트는 보통 팀 소속 서킷이나 가까운 트랙에서 몇 킬로미터의 거리를 달리며 모든 시스템이 의도한 대로 작동하는지 확인하는 과정이다. 그 뒤 시즌 전 공식 프리 시즌 테스트(Pre-Season Testing)에서 본격적인 성능 평가와 셋업 개발이 이루어지며, 레이스 시즌을 위한 최종 형태가 갖춰진다.

F1 팀들은 시즌 중에도 끊임없이 머신을 업데이트한다. 매 레이스 혹은 격주 간격으로 새로운 에어로 부품, 업그레이드된 파워유닛 사양, 개선된 서스펜션 컴포넌트가 투입된다. 이는 F1 머신 제작이 연초에 한 번 완성되는 프로젝트가 아니라, 시즌 내내 진화를 거듭하는 살아있는 프로세스임을 의미한다.

비용의 무게 — 186억 원짜리 기계의 경제학

F1 머신 제작에 드는 비용은 가히 천문학적이다. 차량 제어 장치, 탄소섬유 구조물, 파워유닛 등 모든 구성요소를 합산하면 한 대당 약 12,474,000유로, 한화로 약 186억 원에 달한다는 추산이 있다. 물론 이 수치는 팀과 시즌, 환율에 따라 차이가 있으며, 개발 비용과 인건비까지 포함하면 전체 팀 운영 예산은 이를 훨씬 상회한다. 과거 예산 상한제(Budget Cap) 도입 전에는 상위권 팀들이 연간 수억 달러를 지출하기도 했다.

이 막대한 비용의 상당 부분은 재료비와 R&D 비용이 차지한다. 탄소섬유 원자재 자체가 고가인 데다, 항공우주 등급의 정밀 가공 공정, 클린룸 시설 운영, 첨단 시뮬레이션 소프트웨어 라이선스, 그리고 최고 수준의 엔지니어와 기술자들의 인건비까지 더해지면 비용은 눈덩이처럼 불어난다. F1 팀이 단순한 레이싱 팀이 아니라 첨단 기술 기업으로 분류되는 이유가 여기에 있다.

FIA와 FOM(포뮬러 원 매니지먼트)은 2021년부터 예산 상한제를 도입해 팀 간 경쟁력 격차를 줄이려 하고 있다. 첫 해 상한은 연간 약 1억 4,500만 달러로 설정되었고, 이후 점진적으로 조정되고 있다. 그러나 파워유닛 개발, 마케팅 비용, 드라이버 연봉 등 일부 항목은 상한 산정에서 제외되어, 실질적인 격차 해소 효과에 대한 논란은 여전하다.

흥미로운 역설은, 이 막대한 비용이 F1 기술의 민간 전이(technology transfer)를 통해 어느 정도 정당화된다는 점이다. 탄소섬유 활용, 고효율 하이브리드 시스템, 열 관리 기술, 첨단 공기역학 설계 등 F1에서 개발된 수많은 기술이 양산차와 항공·의료 산업에 녹아들었다. F1은 세상에서 가장 비싼 연구개발 실험실이라는 별칭도 그 때문에 붙는다.

한국의 시선 — K-소재·K-제조가 F1과 만나는 지점

F1 머신 제작과 한국의 연결고리는 생각보다 가깝다. 국내 대표 소재 기업인 효성첨단소재, 도레이첨단소재(도레이 그룹 한국 법인) 등이 탄소섬유 소재를 생산하며, 이 소재들은 글로벌 항공·스포츠·자동차 산업에 공급되고 있다. F1 팀에 직납되는지는 팀별 공급망 기밀로 확인하기 어렵지만, 한국산 탄소섬유가 세계 최고 수준의 경량 구조물 시장에 존재감을 넓히고 있다는 사실은 분명하다.

현대자동차그룹은 WRC(세계 랠리 챔피언십)에서 현대 월드랠리팀을 통해 모터스포츠에 참여하고 있으며, F1 진출 가능성에 대한 논의도 산업계 안팎에서 꾸준히 제기되어 왔다. F1 파워유닛 개발은 최소 수년의 준비 기간과 막대한 투자가 필요하기 때문에 단기간의 참여는 현실적으로 어렵지만, 현대의 하이브리드·수소 기술 역량이 미래 F1 파워유닛 규정과 접점을 찾을 수 있다는 시각도 존재한다.

또한 삼성, LG, SK 등 국내 대기업들의 배터리·반도체 기술은 F1 파워유닛의 ERS(에너지 회수 시스템)에 쓰이는 고성능 배터리 셀 및 전력 전자 기술과 직결되는 영역이다. 실제로 여러 F1 팀과 파워유닛 제조사들이 한국 기업의 셀 기술에 주목하고 있다는 업계 보고가 있다. F1 머신 제작이라는 첨단 기술의 교차로에서, 한국의 제조·소재·배터리 역량은 결코 무시할 수 없는 존재로 자리 잡고 있다.

한국 팬의 시선

F1 머신 제작의 세계는 한국의 첨단 산업과 예상보다 훨씬 많은 접점을 공유한다. 탄소섬유 소재, 고성능 배터리 셀, 반도체 기반 전력 전자 기술 — 이 세 분야는 한국이 글로벌 경쟁력을 보유한 영역이면서, 동시에 F1 머신 제작의 핵심 기술 축이기도 하다. 현대자동차그룹의 WRC 경험이 쌓이고, 국내 배터리 3사의 고성능 셀 기술이 고도화될수록, 한국이 F1 생태계와 맺는 관계는 소비자·관전자 차원을 넘어 기술 파트너 또는 직접 참여자로 발전할 가능성이 열려 있다. 한국의 모터스포츠 팬들이 F1 머신 한 대의 탄생 과정에 더 깊은 관심을 가져야 할 이유가 여기에 있다.

F1 머신 한 대가 서킷에 나서는 순간, 우리 눈에 보이는 것은 빛처럼 스쳐 지나가는 탄소섬유의 형체뿐이다. 그러나 그 짧은 순간 뒤에는 수천 명의 엔지니어가 밤새워 완성한 도면이 있고, 수백 번의 풍동 실험이 있으며, 단 한 조각의 탄소섬유 레이어에도 깃든 장인의 손길이 있다. 수만 개의 부품이 하나의 의지로 통합되는 이 과정은, 인류가 도전할 수 있는 가장 복잡한 제조 행위 중 하나다. 그리고 그 결정체가 300km/h로 코너를 찢고 나갈 때 — 정밀공학은 비로소 예술이 된다.
